光纤光栅解调仪（静态）
品牌 望天智控 型号 ZCJX-JTY-I24
产品外观：
产品特点：
▇ 光纤光栅解调部分：
● 4、6、8、12、15、24路同步采集，大功率波长扫描型激光光源
● 单通道20dB信号增益
● 光纤光栅反射光功率可达-5dBm
● 波长解调带宽（40nm、80nm可选）
● 内置绝对波长参考，不需要外部波长校准
▇ 硬软件系统部分：
● 以太网接口，系统支持远程工作方式
● 内嵌VxWorks实时操作系统提供工业级的系统稳定性能
● 内嵌资源丰富的FPGA硬件逻辑芯片
● 可定制的信号实时处理功能
● 低功耗，可支持移动电源
产品参数：
光纤光栅测量指标 | ||
光路数量 | 4、6、8、12、15、16 | 24、27、30、32 |
最高采样频率 | 5Hz | 1~2Hz |
波长范围 | 1510~1590nm （最高1490-1610nm可选） | |
精度 | 1pm | |
稳定性 | ±2pm | |
光源 | 波长扫描型光纤激光器 | |
光纤光栅反射光功率 | -5dBm(Max) | |
动态范围 | 50dB | |
弱信号增益 | 20dB | |
通道间同步采集 | 同步时钟精度不超过0.025μs | |
冗灾备用通道 | 具备1：1冗灾备用通道 | |
光学接头 | FC/APC | |
光谱功能 | 全光谱 | |
数据/软件特性 | ||
板载硬/软件输出信号 | 全光谱或峰值信号 | |
远程软件 | 系统远程控制软件和数据远程监测软件 | |
源代码 | 支持基于LabVIEW的源代码 | |
电气特性 | ||
电源供应 | 24VDC | |
数据传输接口 | 以太网 | |
功率 | 20W典型 | |
机械特性 | ||
工作温度 | -20~55℃ | |
外型尺寸 | 宽 × 高 × 深250mm×100mm×300mm（≤16通道） | |
宽 × 高 × 深350mm×150mm×300mm（＞16通道 | ||

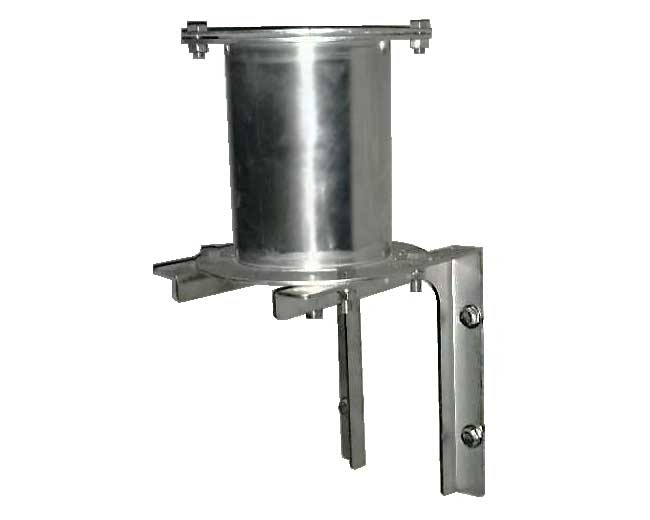

光纤静力水准仪 品牌 望天智控 型号 ZCJX-SZ-100
产品外观：
产品特点：
● 高精度 采用独特的光纤光栅增敏封装技术，可以监测到0.1mm的沉降
● 本安型 本质安全、抗电磁干扰、耐腐蚀、性能稳定
● 易组网 可以方便的与其他类型光纤光栅传感器组成光纤监测网
● 长期稳定可靠 保障传感器长期稳定、耐久、可靠测量
产品参数：
光纤光栅静力水准仪 | |
型号 | ZCJX-SZ-100 |
量程 | 100mm |
精度 | ±0.1%F.S. |
分辨率 | 0.1mm |
波长范围 | 1510~1590nm |
工作温度范围 | -20~80℃ |
安装方式 | 螺栓固定支架上墙或者焊接 |
连接方式 | 熔接或FC/APC连接头 |
尺寸 | 高160mm，底板φ170mm，φ主体114mm |
光纤光栅位移 品牌 望天智控 型号 ZCJX-WY-70
产品外观：
产品特点：
● 高灵敏度 采用独特的光纤光栅增敏封装技术，最小可监测到0.01mm的位移变化。
● 灵活安装 灵活的位移转接方式：万向接头式、鱼眼连接、顶推回弹式等，传感器可重复利用，降低使用成本。
● 支持定制 提供定制服务，传感器的量程、灵敏度、规格尺寸可定制。
产品参数：
光纤光栅位移传感器 | |
型号 | ZCJX-WY-70 |
量程 | 0~70mm |
精度 | 0.1％F.S. |
分辨率 | 0.02mm |
传感器尺寸 | 高42mm，宽50mm，长度170mm |
波长范围 | 1510~1590mm |
工作温度范围 | -30℃～120℃ |
尾纤规格 | Φ3mm PVC铠装护套，长度500mm |
连接方式 | FC/APC连接头或熔接 |
安装方式 | 螺栓固定/支座上墙 |
温度灵敏度 | < 1με/℃ |
