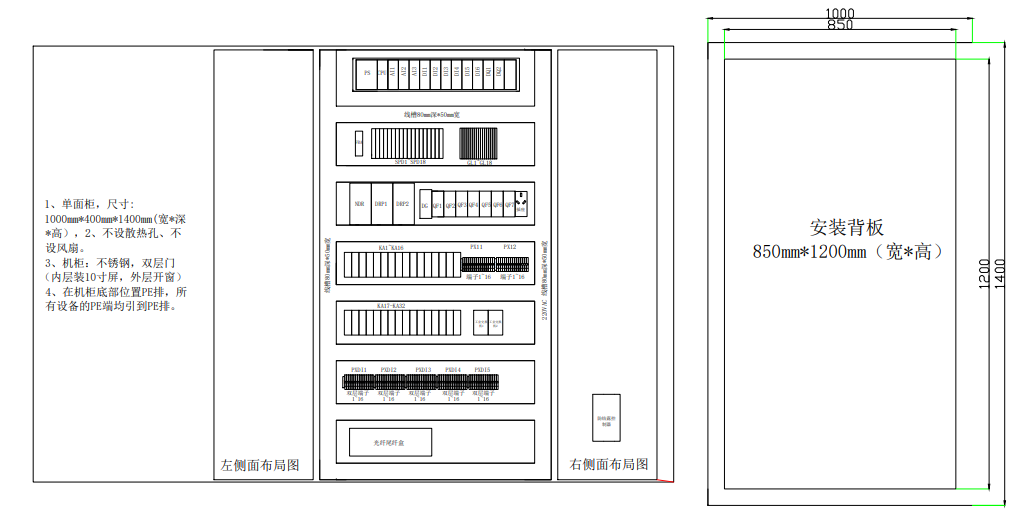

ACU箱（防结露控制箱）

品牌：望天智控

型号1000mm*1400mm*400mm

产品特点：

1、尺寸1000*400*1400（宽*深*高）

2、不设散热孔、不设风扇

3、泡沫塑料的密封条其密封性能极好，封闭式箱体保证达到IP56的防护等级

4、全不锈铁材质，双层门（内层装10寸屏），外层观察窗口

5、在机柜底部位置PE排，所有设备的PE端均引到PE排

6、符合EIA19及3C认证、GreenGuard认证

7、标准配置：门板、箱体、密封条、接地套件、安装板、门锁

8、全组装拼接式结构

9、箱口多层摺叠保护槽能起补充性的加固作用，同时能防止箱盖打开时脏物和水进入箱内

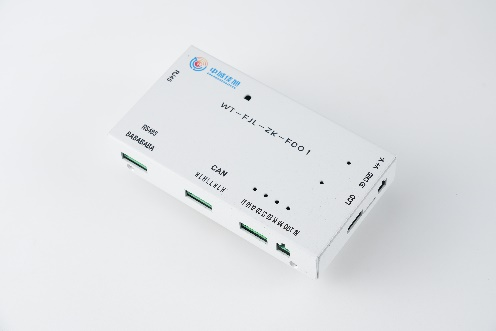

舱段主控制器

品牌：望天智控

型号 WT-FJL-ZK-FC01

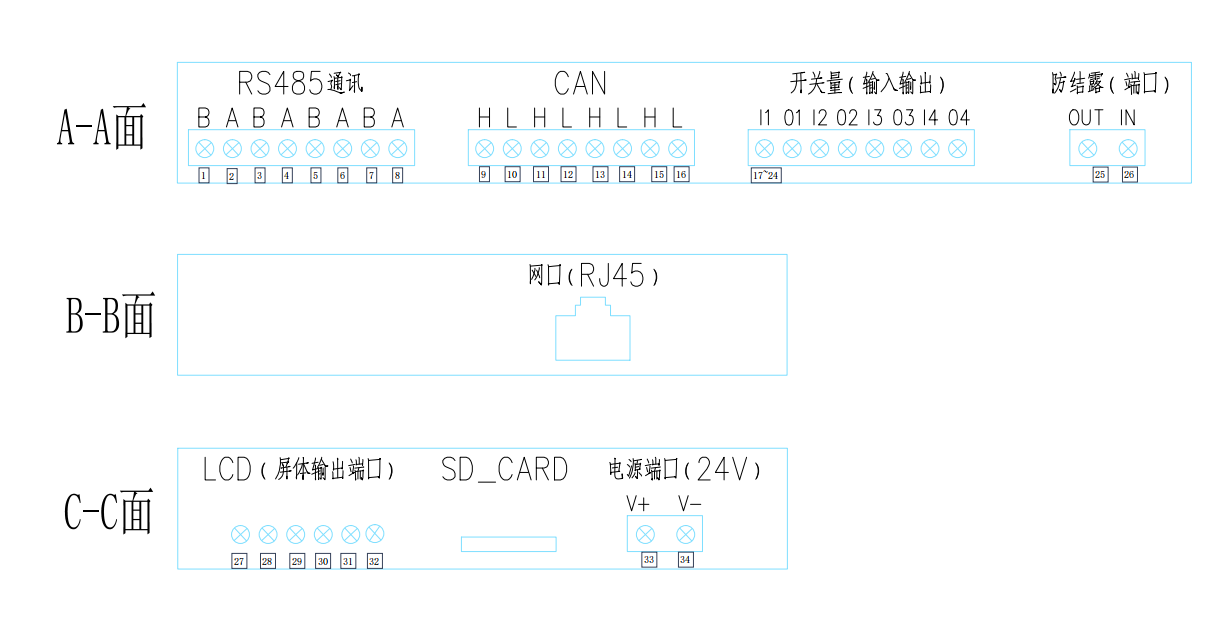

接口定义

序号	定义	备注
1	B	第一组RS485接口默认波特率9600可选115200支持MODBUS协议
2	A	第一组RS485接口默认波特率9600可选115200支持MODBUS协议
3	B	第二组RS485接口默认波特率9600可选115200支持MODBUS协议
4	A	第二组RS485接口默认波特率9600可选115200支持MODBUS协议
5	B	第三组RS485接口默认波特率9600可选115200支持MODBUS协议
6	A	第三组RS485接口默认波特率9600可选115200支持MODBUS协议
7	B	第四组RS485接口默认波特率115200支持MODBUS协议（选用）
8	A	第四组RS485接口默认波特率115200支持MODBUS协议（选用）
RJ45	网口	百兆网（支持TCP/IP、UDP、HTTP）
9	H	第一组CAN接口默认波特率50K
10	L	第一组CAN接口默认波特率50K
11	H	第二组CAN接口默认波特率50K
12	L	第二组CAN接口默认波特率50K
13	H	第一组CAN接口的扩展
14	L	第一组CAN接口的扩展
15	H	第二组CAN接口的扩展
16	L	第二组CAN接口的扩展
SD_CARD		最大支持64G扩展
17~24	开关量	负载6A 250VAC/30VDC
25~26	防结露开关量	负载16A 250VAC
27	485通讯A(LCD)	LCD专用接口默认波特率115200
28	485通讯B(LCD)
29~31	GND(LCD)
32	DC24V(LCD)
33	24V电源+	直流24V电源接口
34	24V电源-	直流24V电源接口

1.1 产品特点

Ø 专门防结露设计，防止设备内由于结露造成的损坏

Ø 控制器整体可靠性和抗干扰设计，通过电磁兼容测试

Ø 输入输出接口均有专用隔离保护

Ø 设备含有多路监测系统，实时检测设备运行保证运行可靠

Ø 可选触控显示屏

Ø 设备可通过网络进行远程升级及配置

Ø 采用 sd 卡存储可扩展存储容量

1.2 产品参数

Ø 外形尺寸：176mm x 98mm x 31.5mm

Ø 输入电源：直流 24V

Ø 功率：10W

Ø CPU：采用高性能 32 位 ARM 处理器，主频 168MHz

Ø 安装方式：DIN35 导轨

Ø 工作温度：-20-85℃

Ø 100MHz 以太网接口：变压器隔离，最大通讯距离 100 米

Ø microSd 卡存储存储容量最大 64GB

Ø 选配9.7寸触摸屏

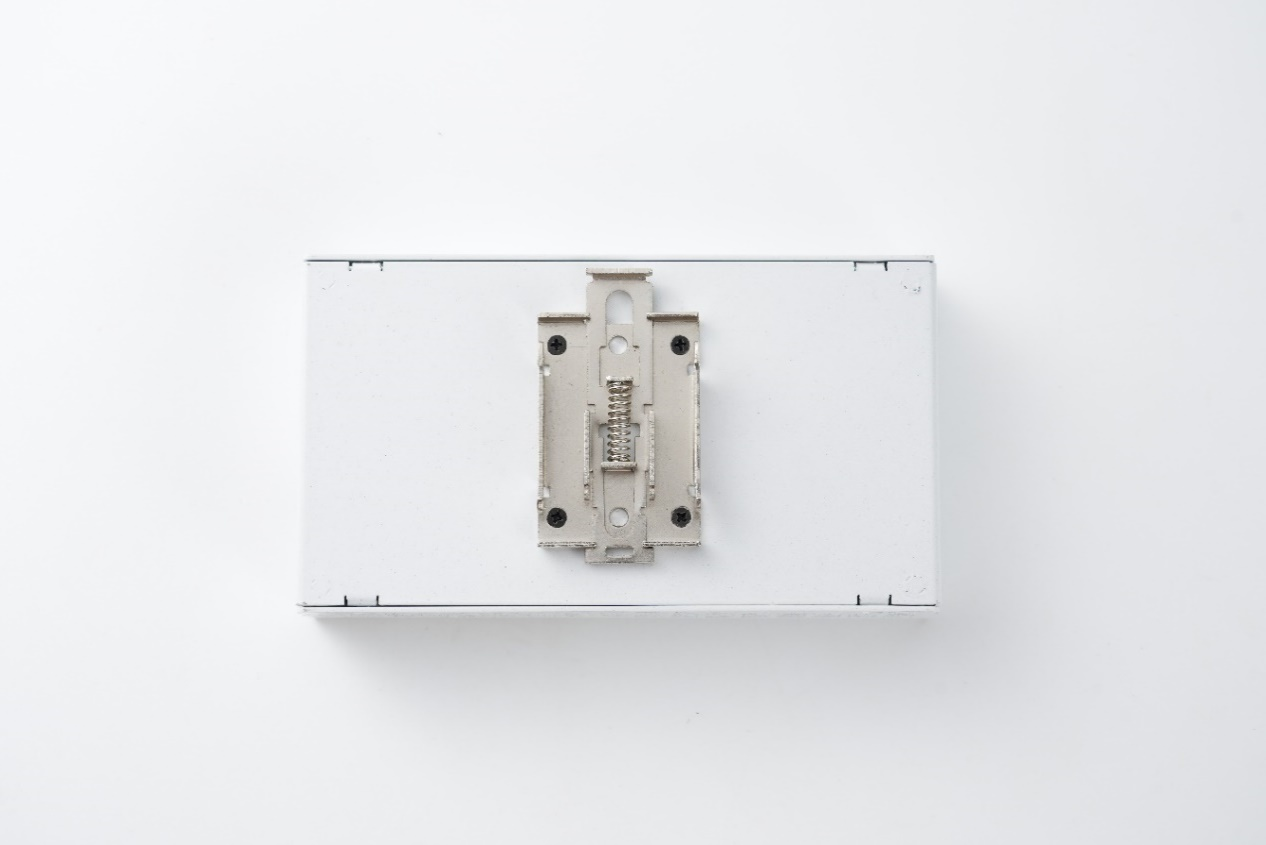

1.3 安装方式

1、模块与DIN35 导轨进行固定

2、将卡扣上端推至平齐，上端卡在导轨上

3、将下端进行固定

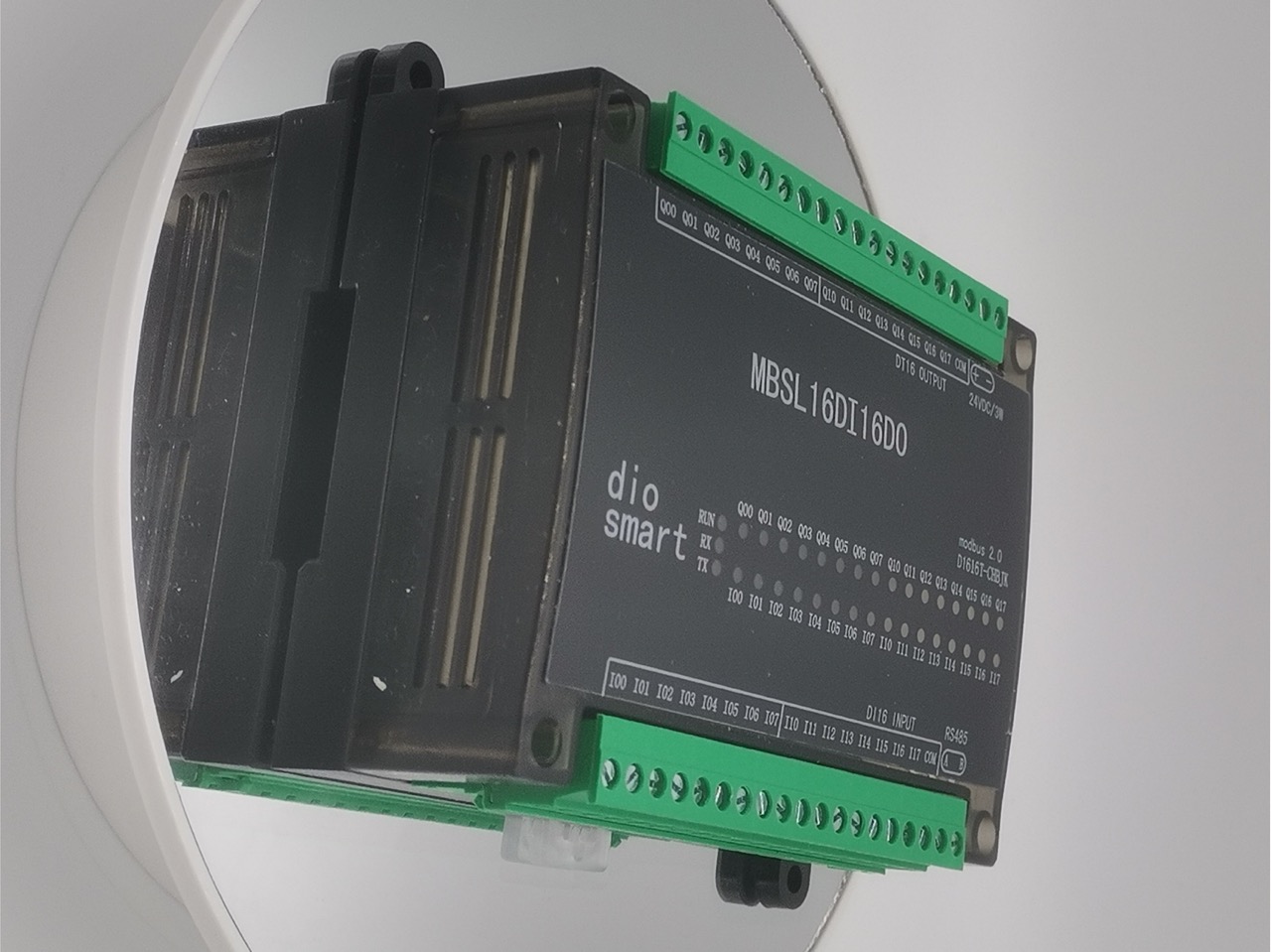

扩展模块

品牌：望天智控

型号 16DI16D0

特点

产品概述

16DI16D0模块是16路数字量隔离输入、16路数字量晶体管隔离输出模块，通过隔离RS485接口输出。模块采用标准的 Modbus RTU 通讯，可直接适配各种上位机组态软件、 PL . C 、 DCS 等。模块电源、RS485通讯电气信号相互隔离，有效抑制各类串模和共模干扰，同时也保障了模块的稳定、可靠工作。

1、采用RS485 MODBUS RTU 标准通讯，可与上位机组态软件、 PLC 、工业触摸屏等进行组网、带通讯状态指示灯

2、信号控制、电源、RS485通讯电气信号相互隔离。

3、通讯电路采用防雷、抗干扰设计、电源极性保护。

4、RS485通讯信号输出接口采用过压过流双保护。

5、可广泛用于工业现场设备的信号采集和控制。

6、通讯格式可通过软件设置。

主要技术指标

扩展模块
信号输入/输出	1、输入通道：16路数字量输入
	1、输出通道：16路数字量输出
	3、负载容量：阴性负载1A/通道
通讯输出	1、通讯协议：MODBUS-RTU
	2、接口类型;隔离RS485通讯，输出接口采用压过流双保护
	3、波特率：4800bps、9600bps、38400bps、115200bps、
	4、校验位：无校验、偶校验、奇校验
	5、设置方式：模块地址、波特率、校验位均可通过软件设置
	6、通讯距离：1200米
模块尺寸及安装方式	1、安装方式：标准DIN导轨安装或螺丝安装
模块尺寸及安装方式	2、外形尺寸：1259040MM
工作环境	温度：-10--+60 湿度：35—85%（不结露）
工作电源	1、供电电压：10V-28V宽范围供电，带电源性保护
工作电源	2、电源功耗：小于5W

接口定义

端口名称	定义	端口名称	定义
PW+	外部电源输入+	485A	RS485信号+
PW-	外部电源输入-	485B	RS485信号-
X1	数字量输入通道1	Y01	数字量输出通道1
X2	数字量输入通道2	Y02	数字量输出通道2
X3	数字量输入通道3	Y03	数字量输出通道3
X4	数字量输入通道4	Y04	数字量输出通道4
X5	数字量输入通道5	Y05	数字量输出通道5
X6	数字量输入通道6	Y06	数字量输出通道6
X7	数字量输入通道7	Y07	数字量输出通道7
X8	数字量输入通道8	Y08	数字量输出通道8
X9	数字量输入通道9	Y09	数字量输出通道9
X10	数字量输入通道10	Y10	数字量输出通道10
X11	数字量输入通道11	Y11	数字量输出通道11
X12	数字量输入通道12	Y12	数字量输出通道12
X13	数字量输入通道13	Y13	数字量输出通道13
X14	数字量输入通道14	Y14	数字量输出通道14
X15	数字量输入通道15	Y15	数字量输出通道15
X16	数字量输入通道16	Y16	数字量输出通道16
COM	24V+输入公共端	COM	输出公共端

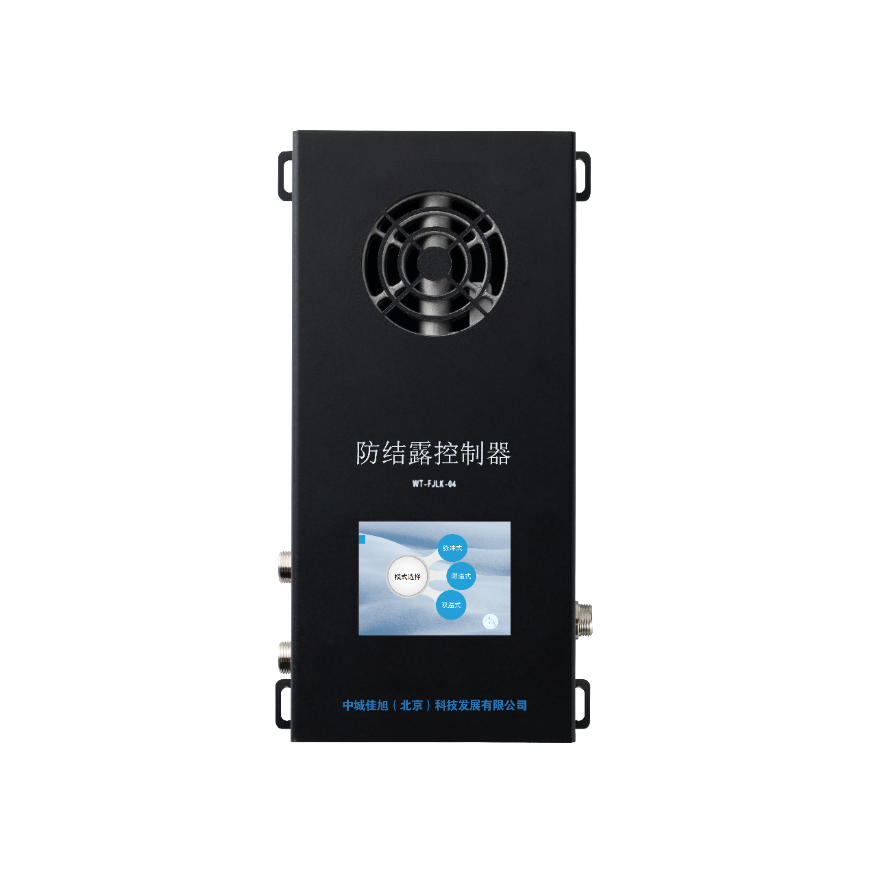

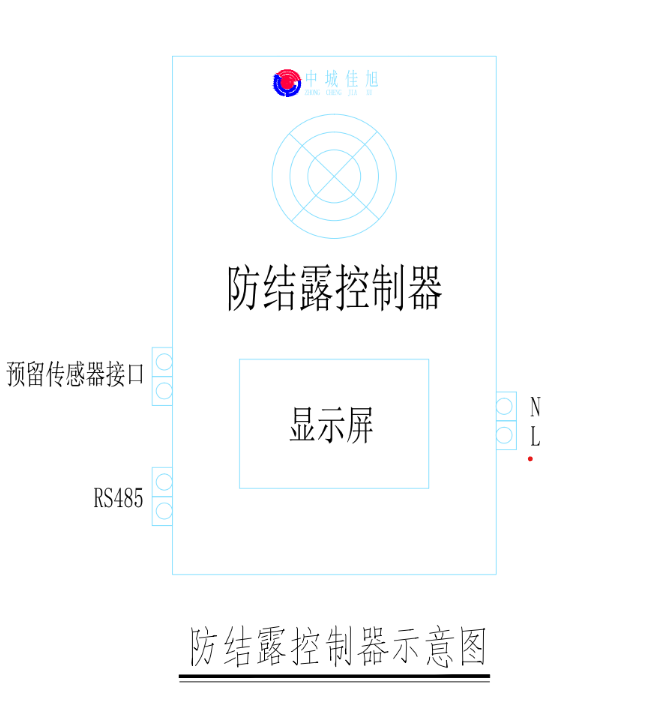

防结露控制器

品牌：望天智控

型号 WT-FJLK-04

1、带触控显示屏

2、通讯接口可选

3、传感器接口可选

产品参数

产品名称	防结露控制器
型号	WT-FJLK-04
额定电压	AC220V
加热功率	100W/150W/200W/300W/400W
外壳材料	铝合金材质
颜色	黑色
发热原件	优质不锈钢加热元件
发热体	压铸铝
尺寸	23010758mm
安装方式	螺丝固定M5/M4、导轨固定
防护等级	IP20
使用环境	-20 ~ +70℃
滚珠风机	使用寿命 50000 小时 25℃

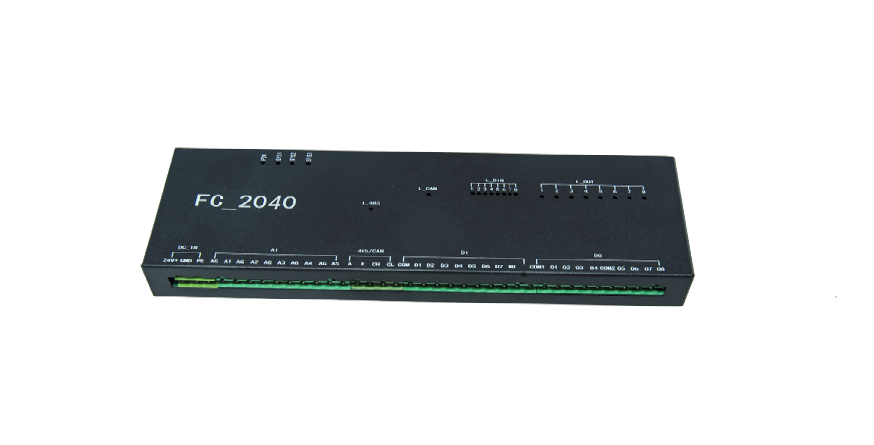

通风控制器

品牌：望天智控

型号 FC_2040

一、产品概述

通风控制器作为风机配电箱的控制核心，不仅能够协调设备控制动作，还能够分别有效地处理管廊舱段的环境状态数据、安全防范数据、低耦合、在离线状态下可独立运行，进一步保障了管廊安全。

二、产品功能

通风控制器

控制器通过控制风机的运转，对管廊进行通风、降温，保证设备和人员安全。具备定时方式、参数控制方式、有人无人运行方式、手动工作模式等多种运行方式，在保证系统运行安全的前提下，尽可能节约能源消耗。

接口定义

序号	定义	备注
1	24V+
2	GND
3	PE
4	AG	模拟地
5	A1	AI口
6	AG	模拟地
7	A2	AI口
8	AG	模拟地
9	A3	AI口
10	AG	模拟地
11	A4	AI口
12	AG	模拟地
13	A5	AI口
14	B	RS485接口默认波特率9600可选115200支持MODBUS协议
15	A	RS485接口默认波特率9600可选115200支持MODBUS协议
16	H	CAN接口默认波特率50K
17	L	CAN接口默认波特率50K
18	DI COM	数字量输入公共端
19~26	D1~D8	数字量输入
27	DO COM1	数字量DO1~4输出公共端
28~31	DO1~4	数字量输出
32	DO COM2	数字量DO5~8输出公共端
33~36	DO5~8	数字量输出

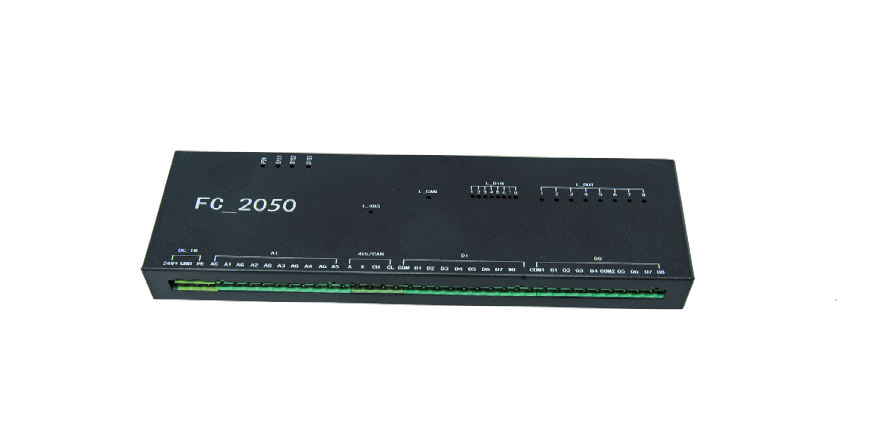

排水控制器

品牌：望天智控

型号 FC_2050

一、产品概述

排水控制器作为排水配电箱的控制核心，不仅能够协调设备控制动作，还能够分别有效地处理管廊舱段的环境状态数据、安全防范数据、低耦合、在离线状态下可独立运行，进一步保障了管廊安全。

二、产品功能

排水控制

控制器随时监控集水坑水位状态，超过一定值启动水泵进行排水自动判断水位变化与水泵状态情况，异常时，及时向上位机报警。

接口定义

序号	定义	备注
1	24V+
2	GND
3	PE
4	AG	模拟地
5	A1	AI口
6	AG	模拟地
7	A2	AI口
8	AG	模拟地
9	A3	AI口
10	AG	模拟地
11	A4	AI口
12	AG	模拟地
13	A5	AI口
14	B	RS485接口默认波特率9600可选115200支持MODBUS协议
15	A	RS485接口默认波特率9600可选115200支持MODBUS协议
16	H	CAN接口默认波特率50K
17	L	CAN接口默认波特率50K
18	DI COM	数字量输入公共端
19~26	D1~D8	数字量输入
27	DO COM1	数字量DO1~4输出公共端
28~31	DO1~4	数字量输出
32	DO COM2	数字量DO5~8输出公共端
33~36	DO5~8	数字量输出

照明控制器

品牌：望天智控

型号 FC_2030

一、产品概述

照明控制器作为照明配电箱的控制核心，不仅能够协调设备控制动作，还能够分别有效地处理管廊舱段的环境状态数据、安全防范数据、低耦合、在离线状态下可独立运行，进一步保障了管廊安全。

照明控制器

控制器根据安防系统的信息判断管廊内是否有人，无人自动关闭，管廊照明，节约能源消耗。具备手动、自动切换功能。在手动模式下，若照明系统长时间在无人状态下工作，通过监控软件报警，提示相关人员处理。

二、产品功能

接口定义

序号	定义	备注
1	24V+
2	GND
3	PE
4	AG	模拟地
5	A1	AI口
6	AG	模拟地
7	A2	AI口
8	AG	模拟地
9	A3	AI口
10	AG	模拟地
11	A4	AI口
12	AG	模拟地
13	A5	AI口
14	B	RS485接口默认波特率9600可选115200支持MODBUS协议
15	A	RS485接口默认波特率9600可选115200支持MODBUS协议
16	H	CAN接口默认波特率50K
17	L	CAN接口默认波特率50K
18	DI COM	数字量输入公共端
19~26	D1~D8	数字量输入
27	DO COM1	数字量DO1~4输出公共端
28~31	DO1~4	数字量输出
32	DO COM2	数字量DO5~8输出公共端
33~36	DO5~8	数字量输出

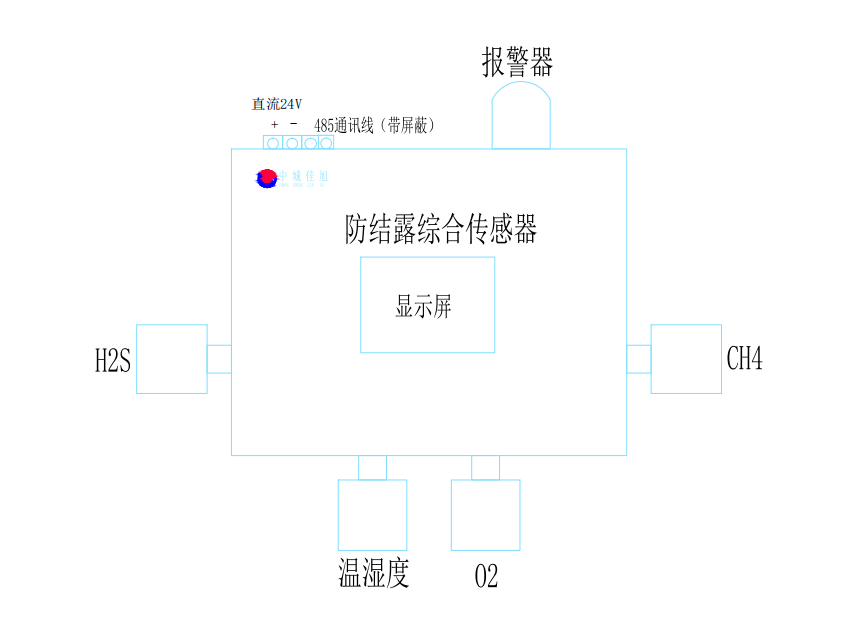

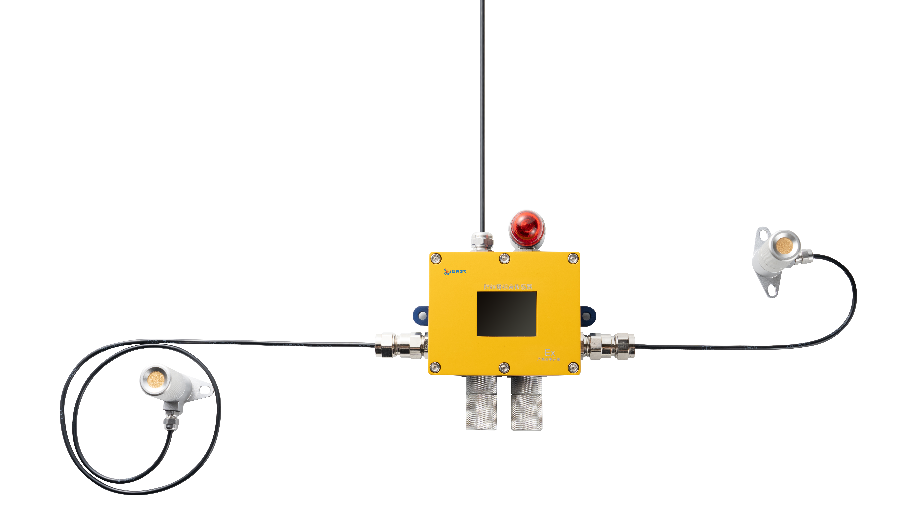

综合传感器

品牌：望天智控

型号 WT-FJL-ZS-02

技术参数

额定电压	DC5V-DC32V	工作温度	-20~50℃
额定功率	10W	湿度测量	0~100%RH、3%RH
通讯	RS485	测量	0~30%Vol、0.1%
温度测量	-10~60℃、±0.5℃	测量	0~100%LEL、0.1%LEL
测量	0~100ppm、0.1ppm	外型尺寸	270mm×267mm×68mm
输出信号	数字量.风机控制信号开关量	防护等级	IP65
特性	量程宽、精度高、抗干扰设计、安装方便

技术亮点

一屏显示多种监测值、节省成本，简化安装、依据密度，分层次安装、功能可扩展。

接口说明

波特率9600（默认）、可选115200;

支持MODBUS RTU协议。

电源：直流24V +、-

RS485：通讯接口A、B

接口说明

本产品电源输入线要求1.5mm² 铜线，RS485总线的连接电缆使用特性阻抗为 120Ω屏蔽双绞线，线径不低于 0.75mm²。线经与传输距离有关，可参看下表。

总线长度	线阻	线径
0~40m	70 mΩ/m	0.25~0.34mm2
40~300m	<60 mΩ/m	0.34~0.6mm2
300~600m	<40 mΩ/m	0.5~0.6mm2
600~1000m	<20 mΩ/m	0.75~0.8mm2
