定位基站

品牌  望天智控

型号 ZCJX-FB

产品介绍：该基站适用于恶劣环境对设备防护等级要求严苛的室外或者室内场所，可以用于隧道、工厂、管廊、电厂、变电站等场景，防护等级IP67,金属机身设计更加坚固。

设备特点：工业级设备稳定，有效距离大于300米，工业级品质，IP67防护等级，金属机身，支持二次开发。

产品参数：

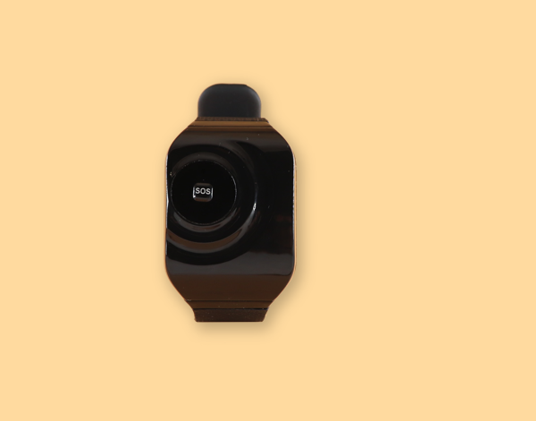

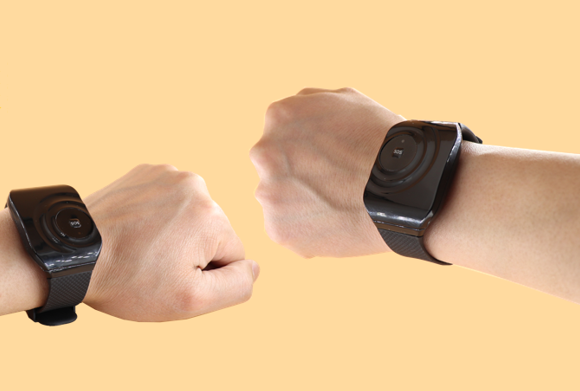

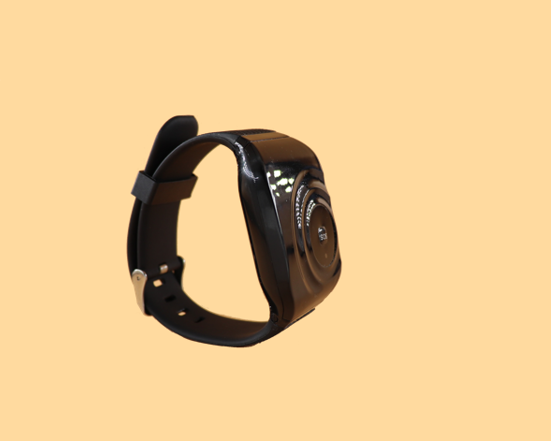

定位标签

品牌 望天智控

型号ZCJX-SH

人员定位软件

品牌 望天智控

型号UWBLOC

1. 技术简介

望天智控UWBLOC定位系统采用的技术是一种基于无线脉冲通信原理实现定位的技术，UWBLOC技术利用纳秒至微秒级的非正弦波窄脉冲传输数据。通过在较宽的频谱上传送极低功率的信号，能在数百米范围内实现数百Mbit/s的数据传输速率。

UWBLOC技术突出特点是抗干扰性能强，传输速率高，系统容量大，发送功率极小，定位设备可以用小于1毫瓦的发射功率就能实现通信。低发射功率大大延长系统电源工作时间。

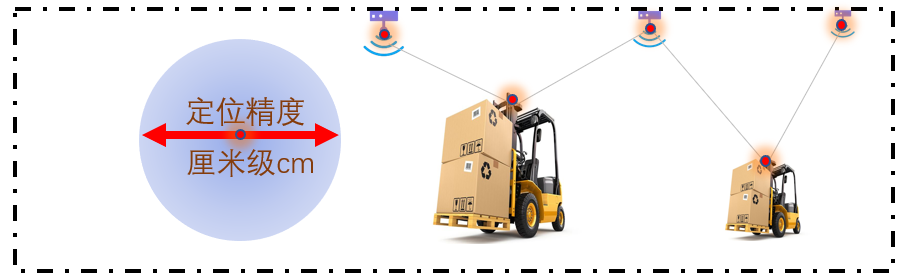

望天智控UWBLOC定位系统无遮挡环境定位精度最高可达10厘米，一般遮挡定位精度仍然可以做到30厘米，毫秒级的延迟将能够实时显示被定位目标对象的准确位置。

2. 定位原理

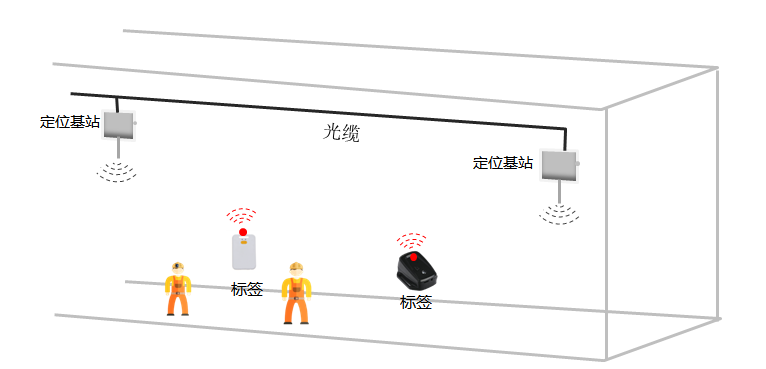

如下图所示，通过在管廊内按照一定的距离部署定位基站，人员佩戴定位标签，标签通过脉冲信号发射出位置数据，定位基站接收、放大信号，并进行同步时钟校准，然后将位置数据传送至定位引擎服务器，经过人员定位引擎软件计算出定位标签信号到达不同接收机的时间差，然后采用定位算法对标签位置进行解算，最终计算出定位标签的实时位置并呈现在管理平台上。

3. 系统组成

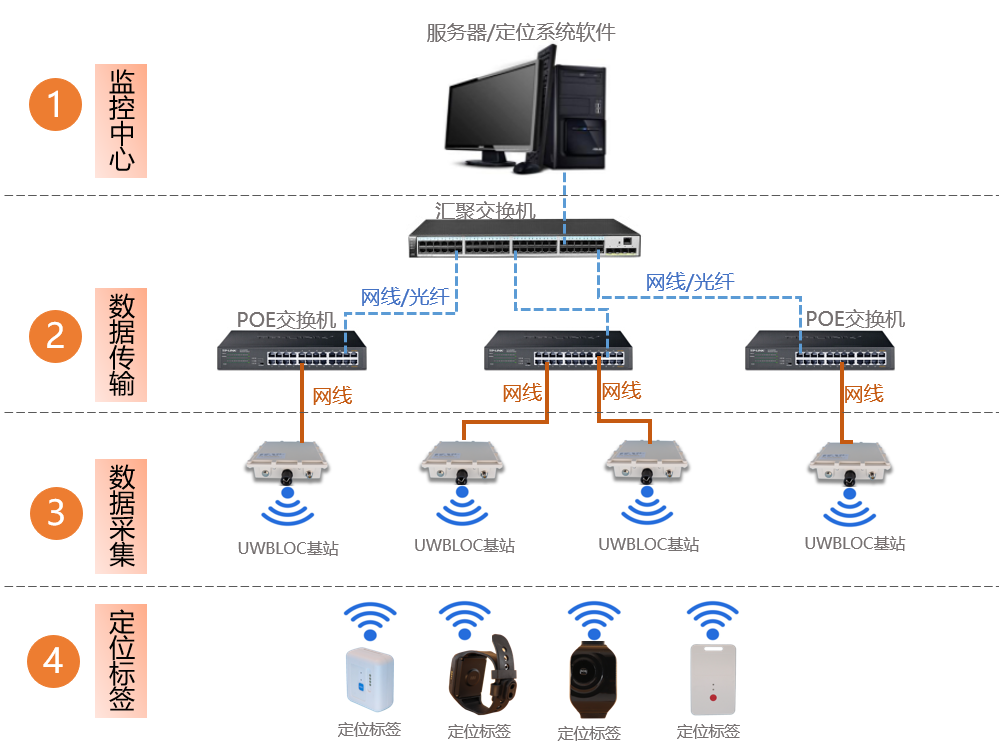

UWBLOC定位系统由如下图所示4部分组成，

1：是监控中心需要安装服务器电脑或者采用云服务器，服务器上安装定位系统软件；

2：是数据传输层，由交换机和网线或者光纤组成，用于数据传输，POE交换机可以给定位基站供电；

3：是UWBLOC基站，用于采集定位标签的数据，定位现场可能需要若干台基站；

4：是需要定位的目标对象佩戴的定位标签。

华星智控UWBLOC室内定位系统系统结构图

4. 系统功能介绍

4.1 位置显示功能

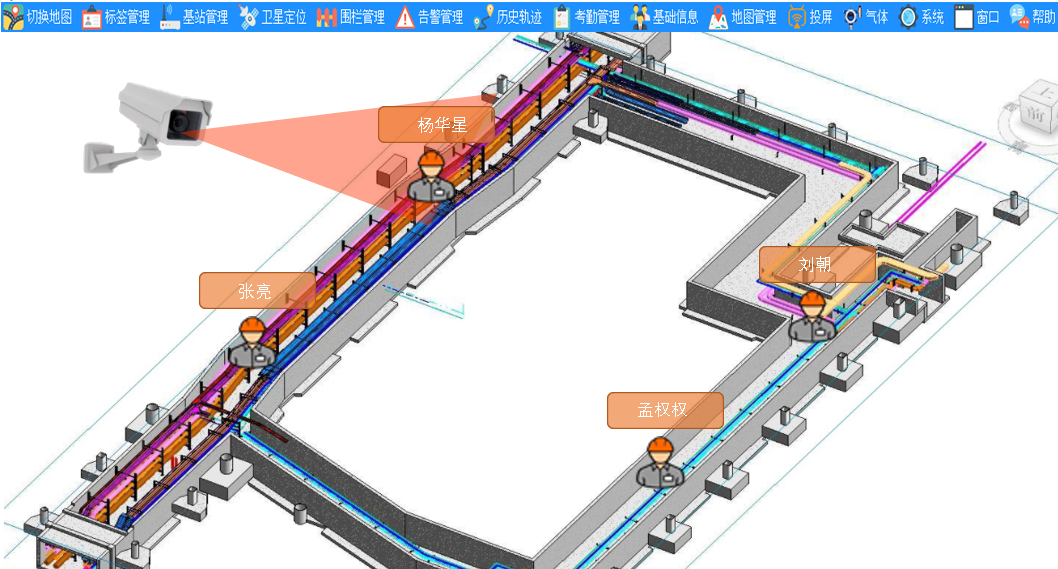

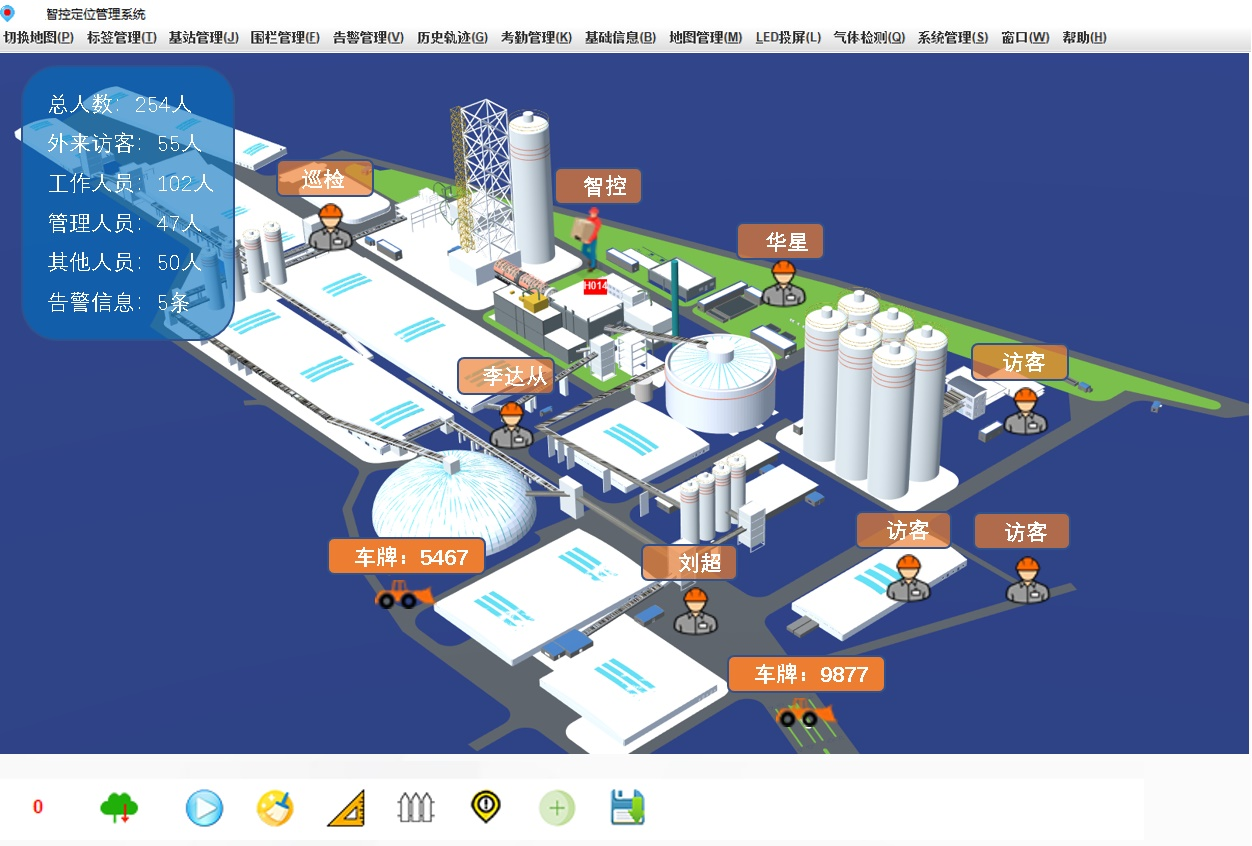

在地图上显示每个被定为目标对象的精确位置，位置毫秒级实时刷新。

4.2 自动考勤功能

可以在电子地图上将任意位置划定为考勤区域，通过在电子地图上划定考勤区域，可以实现对进出区域叉车自动考勤统计，记录被定位目标对象进出此区域的时间，并可统计考勤区域的停留时间等信息，并可以形成统计报表导出。

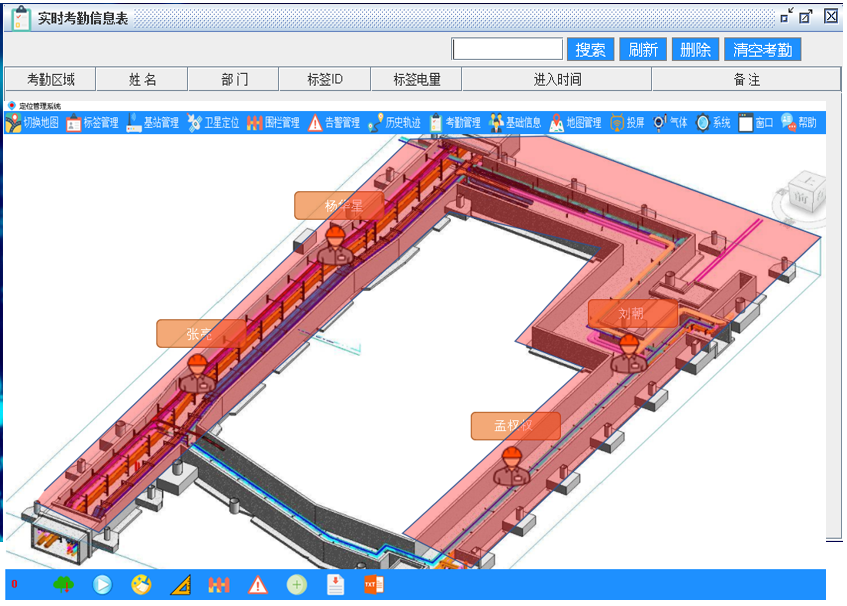

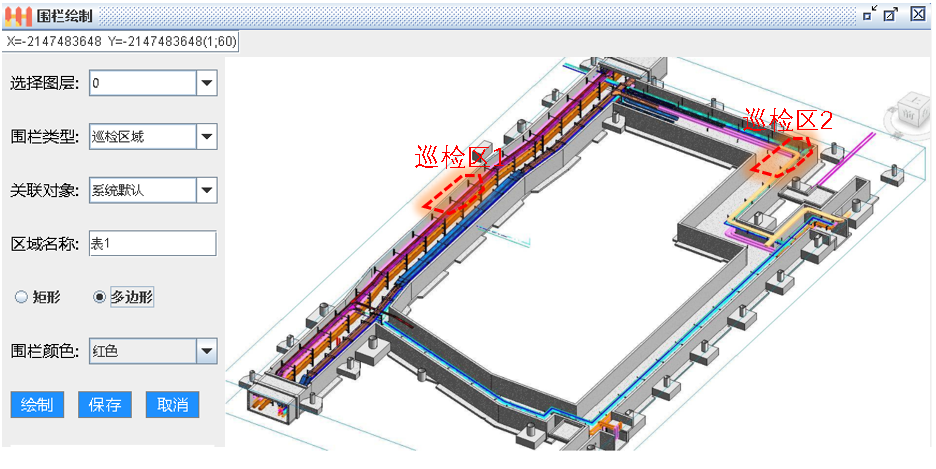

如下图所示通过鼠标可以在地图上划定任意区域为考勤区域。

轨迹回放功能

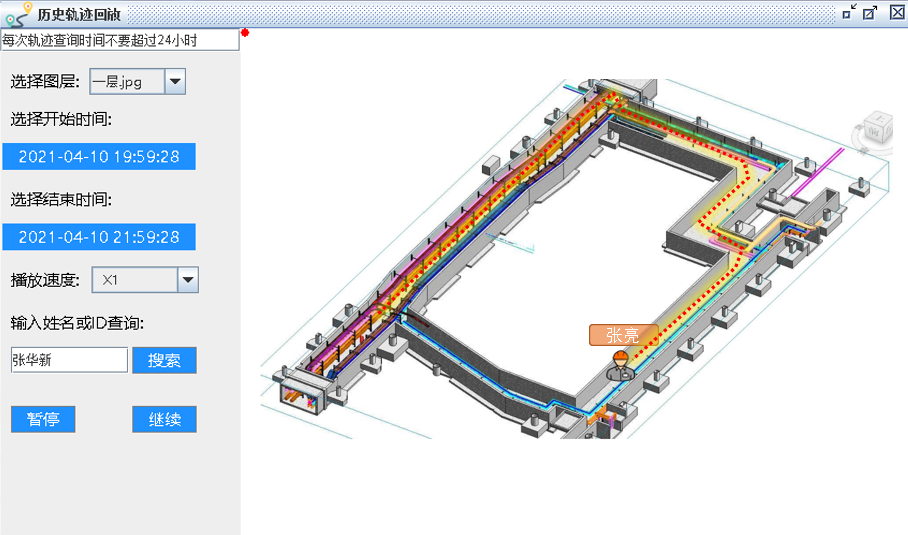

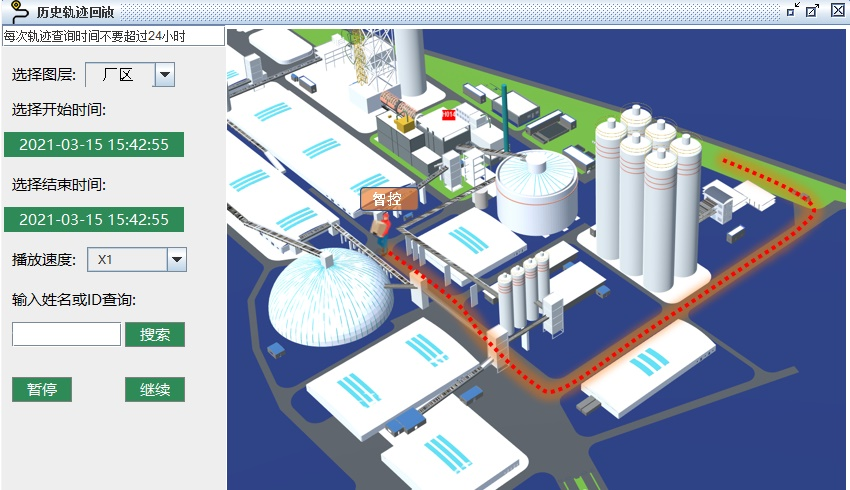

系统可以保存数月的历史轨迹，支持查询任意某目标对象一个时间段的运动轨迹。

4.3 电子围栏功能

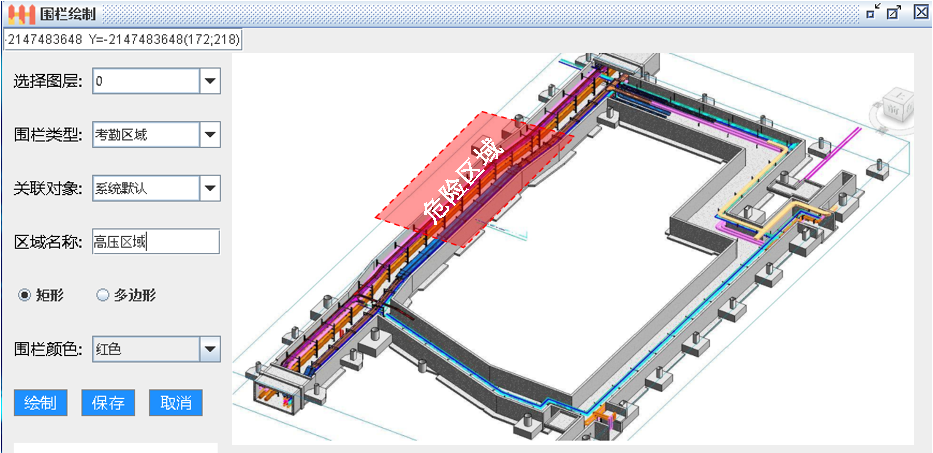

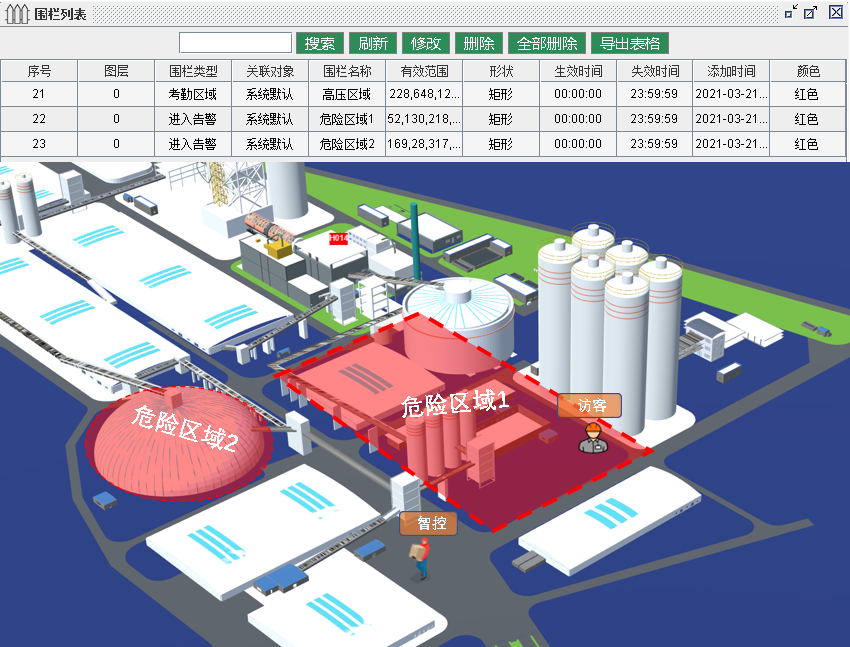

通过鼠标可以将任意区域划定为电子围栏区域，选择区域的报警规则。未经授权车辆或人员进入电子围栏区域就会触发报警提醒，报警类型有进入报警，出去报警，超员报警等可选。

4.4 一键呼救功能

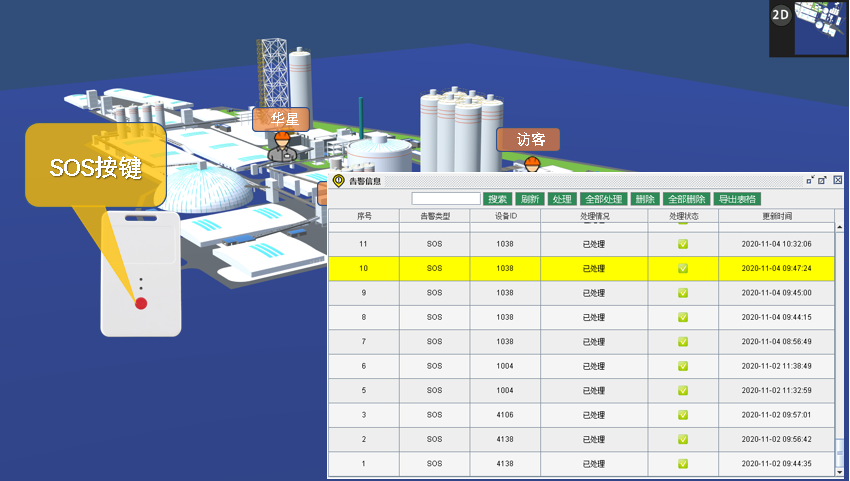

定位标签带有一键呼救按钮可以在发生危险时候一键呼救，为快速救援争取到黄金时间。

4.5 电量查看功能

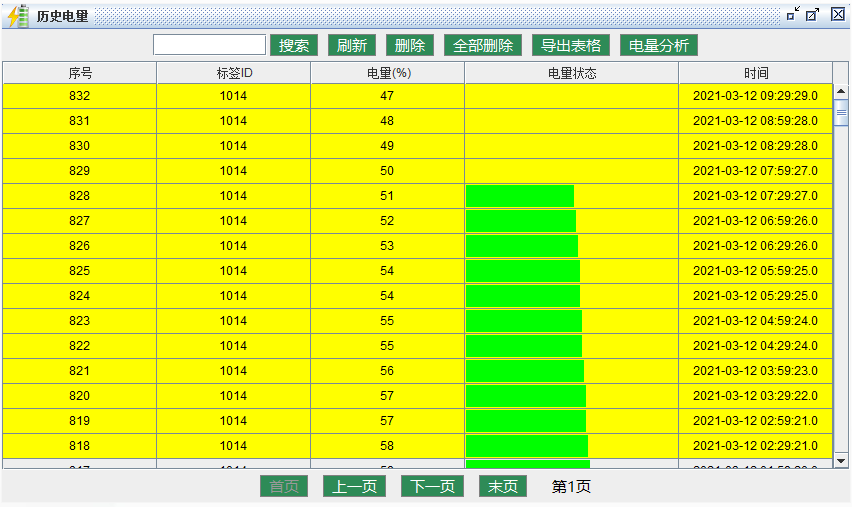

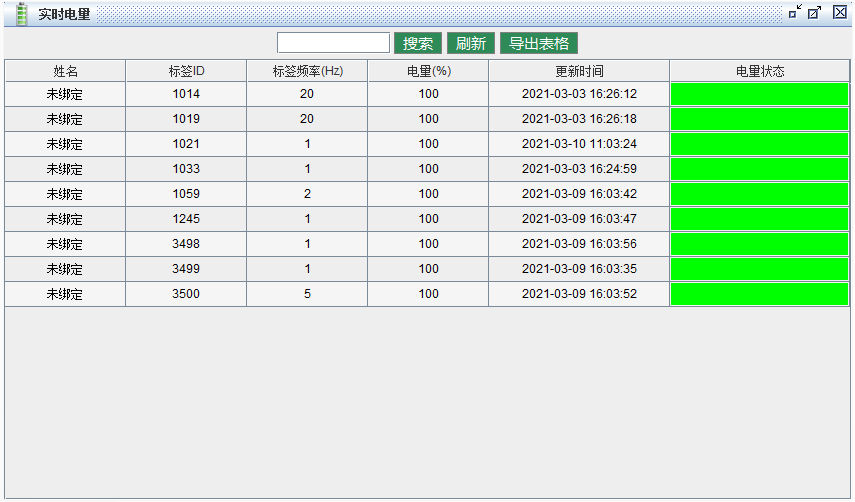

系统支持查看每个目标对象的实时电量信息，实现低电量报警提醒充电。

4.6 视频联动功能

系统支持绑定摄像头，实现摄像头联动功能，摄像头需要支持国标28181的协议。

4.7 巡检记录功能

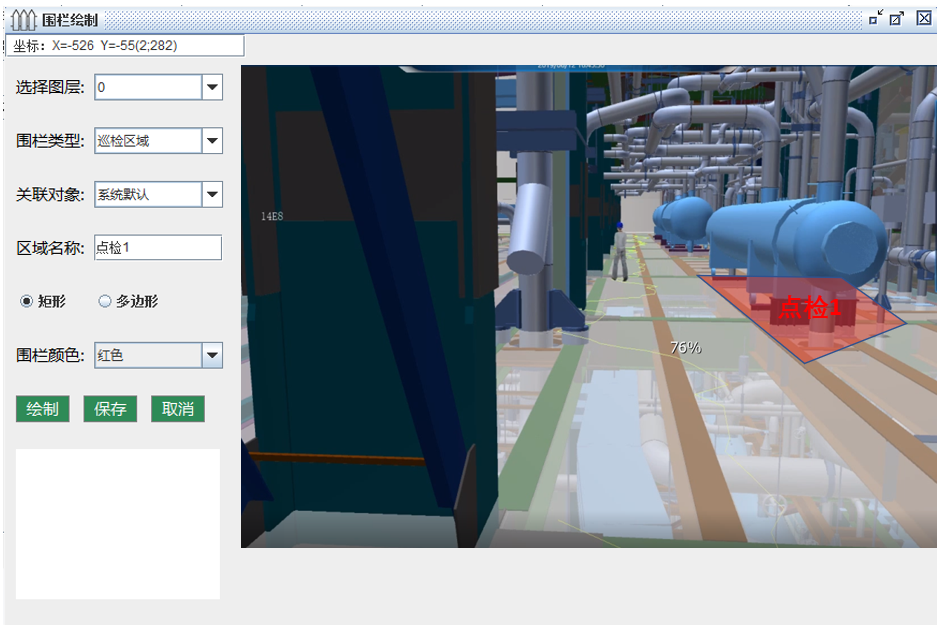

系统支持设置巡检区域，对巡检进行自动记录，生成记录报表。

4.8 二次开发功能

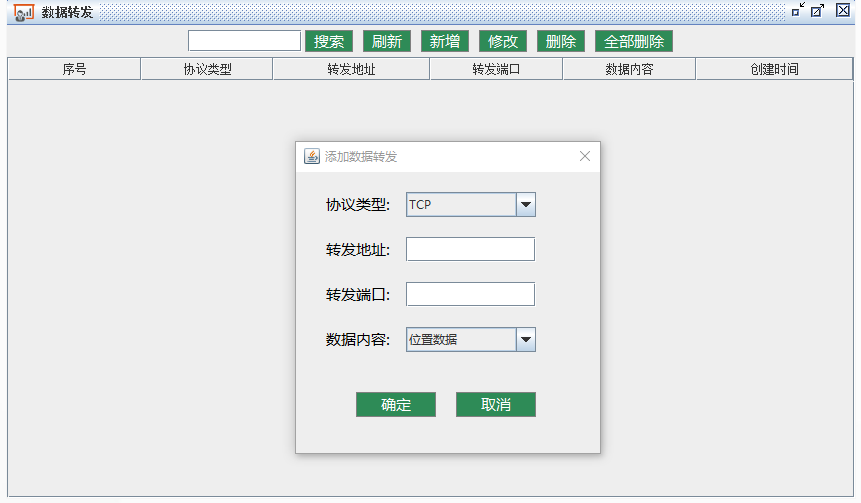

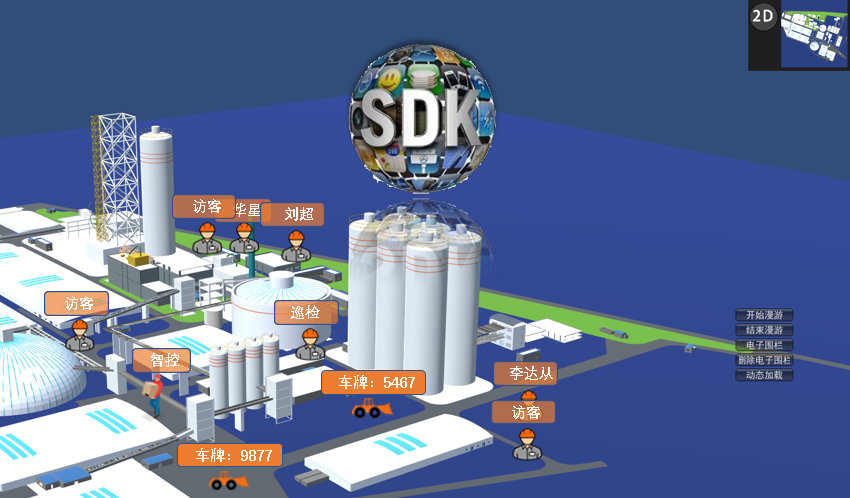

系统提供数据接口可以和其他用户平台对接，系统功能也可以根据用户需求定制开发。

5. 基站布点设计

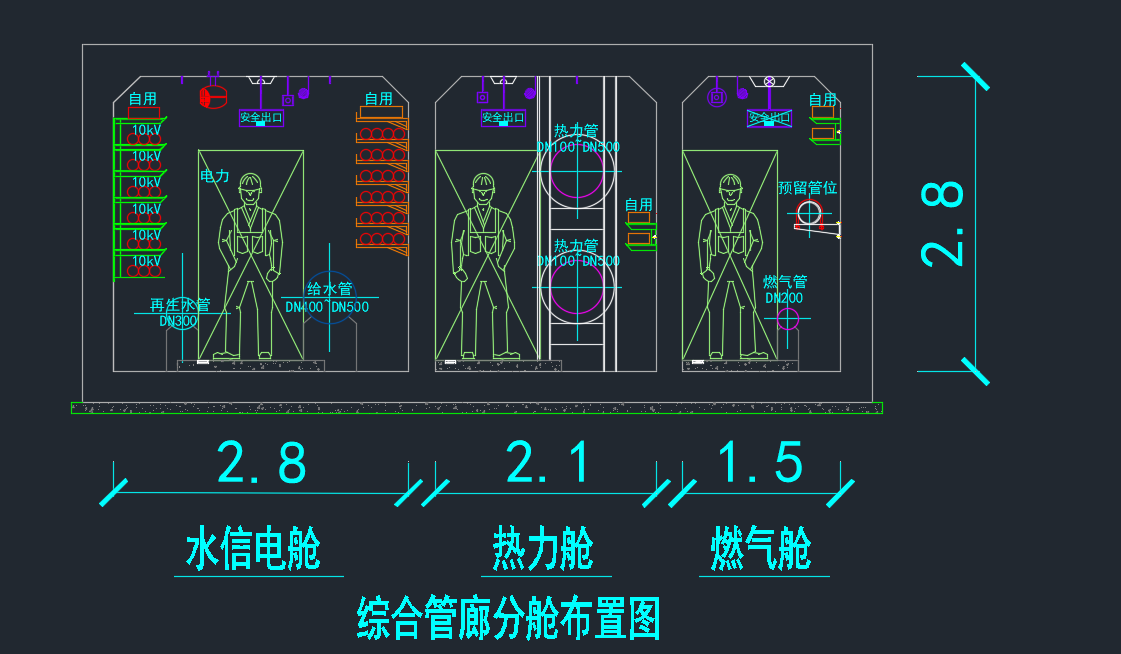

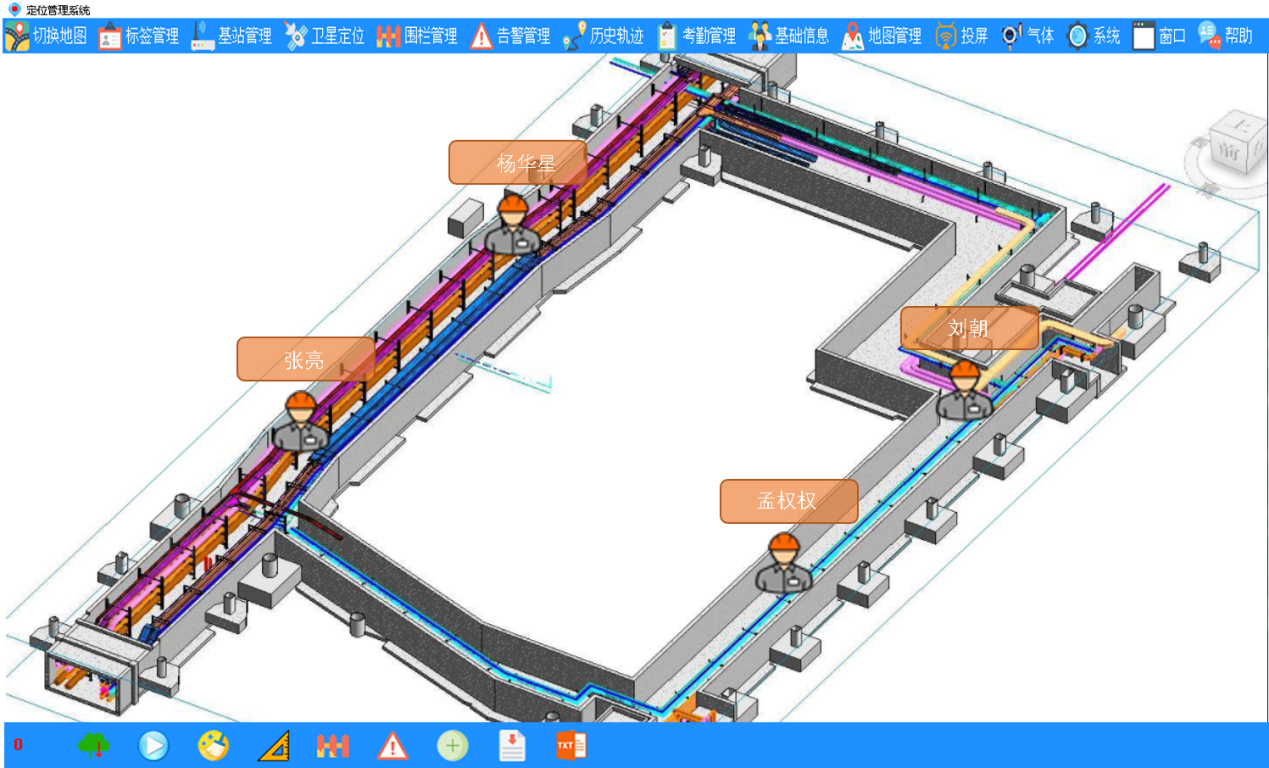

如下图所示为**管廊的分舱布置图，管廊高度2.8米。

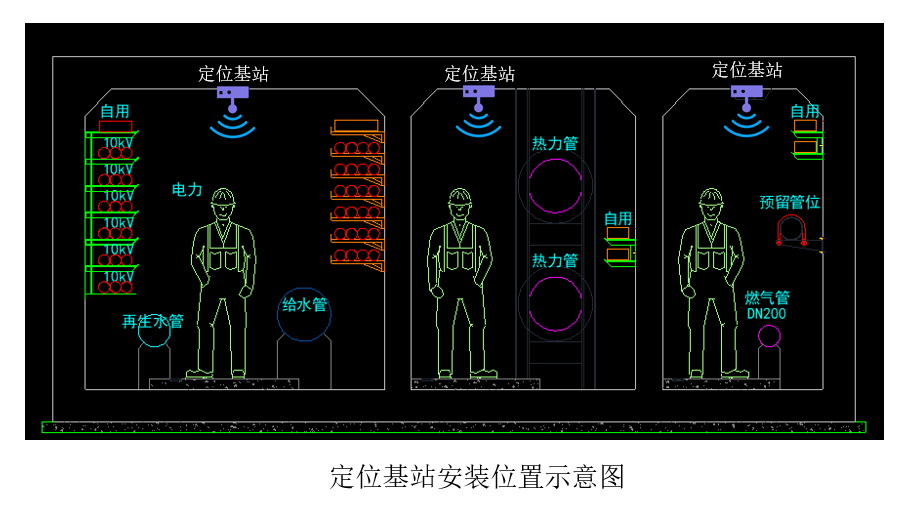

如下图所示为定位基站的安装位置示意图，定位基站安装在每个分舱的正上方。

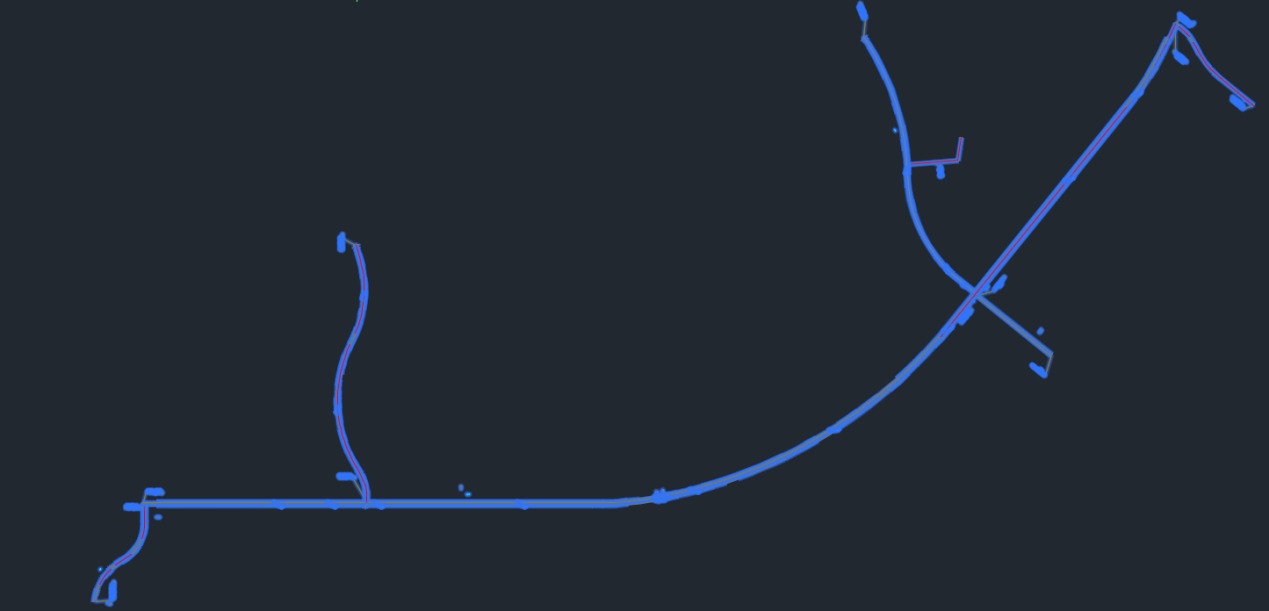

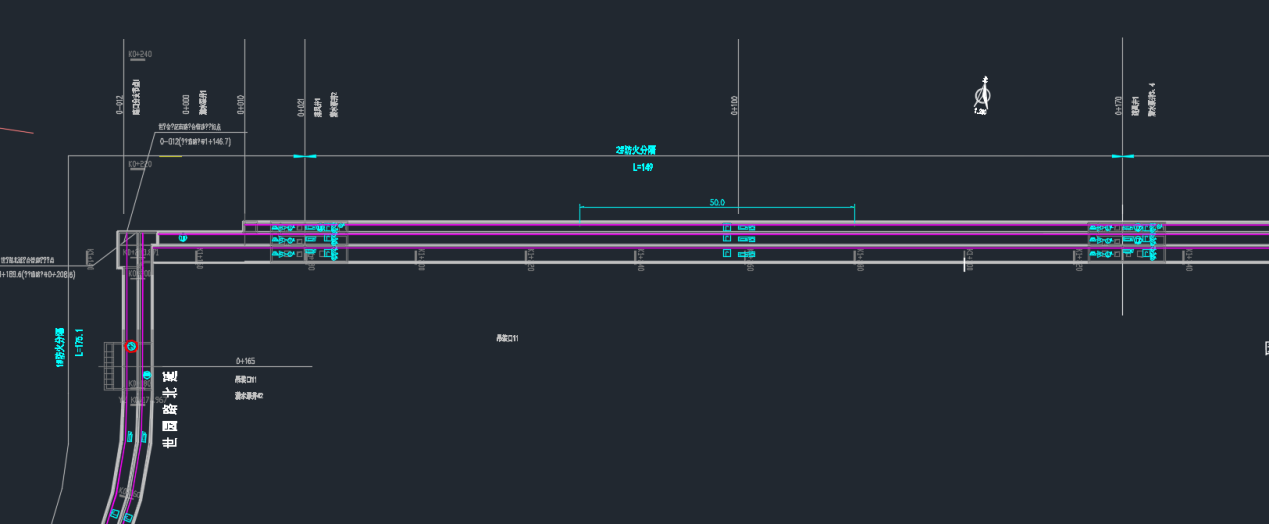

如下图所示为**管廊的分布走向图。

如下图所示**管廊每隔150-200米会有一个防火分区。

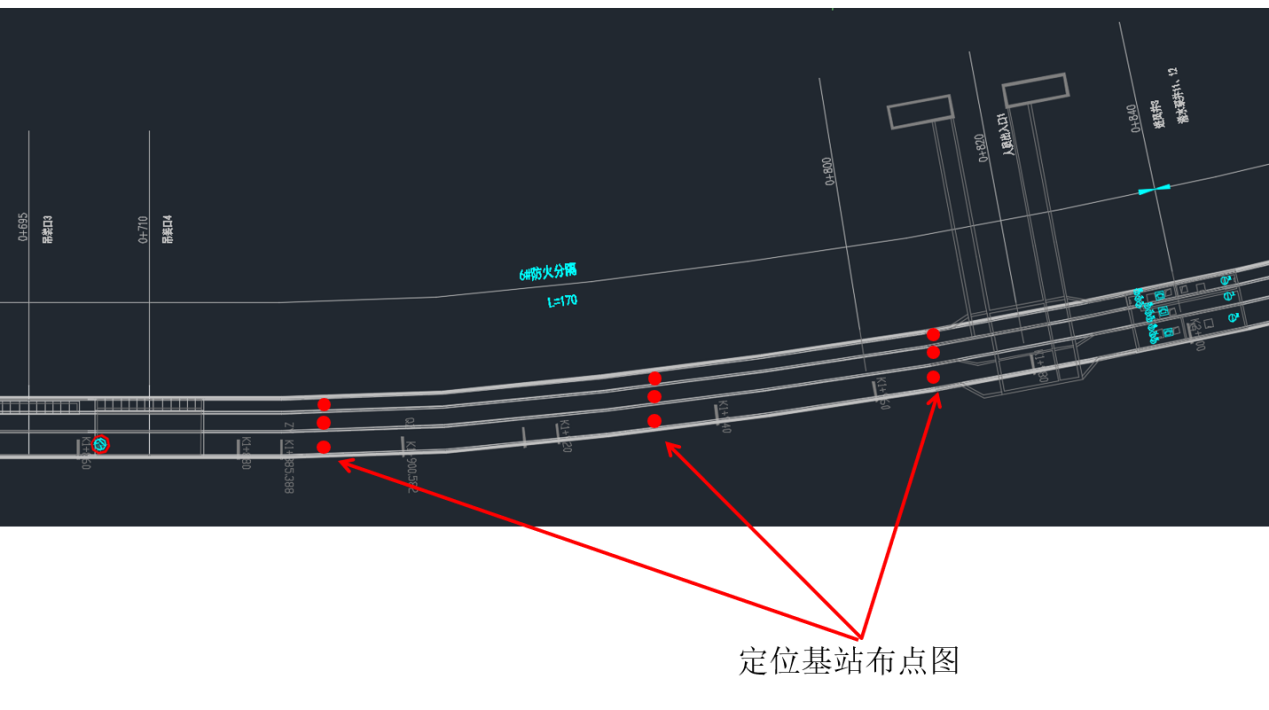

如下图所示我们以每个防火分区为单位，每个分舱每隔100米左右安装一台定位基站，如管廊弯度过大需要适当增加定位基站数量，保证在任何位置都能看到两台定位基站。

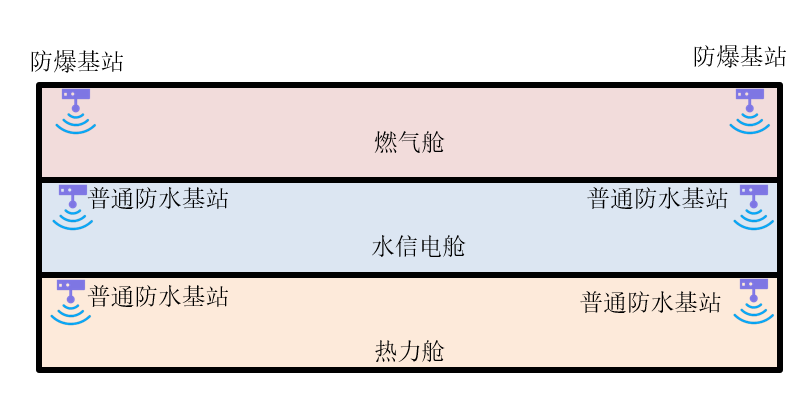

在燃气舱选用防爆型定位基站，在热力舱和水信电舱选用非防爆的防水型号基站。
